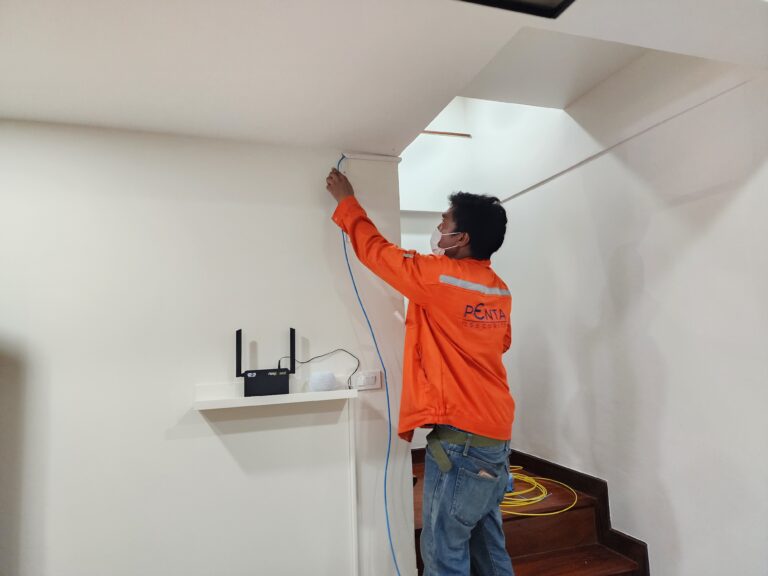

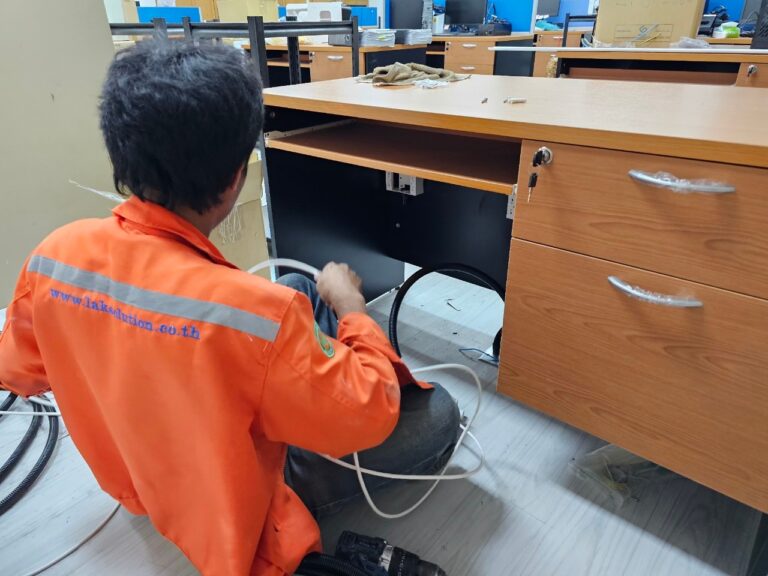

รับเดินสายแลน LAN ติดตั้งระบบเครือข่ายแลน

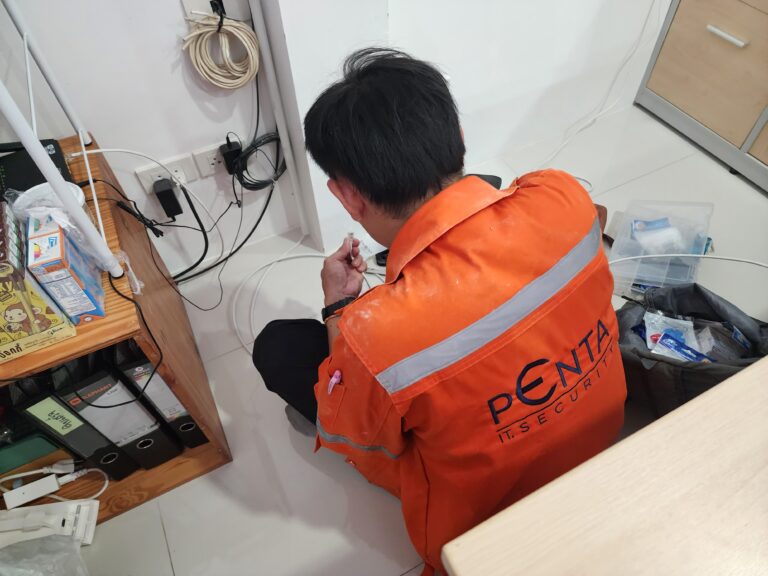

บริการเดินสายแลน พร้อมติดตั้งระบบเครือข่ายภายในบ้านและสำนักงาน ด้วยช่างมืออาชีพในการเชื่อมต่อกันของคอมพิวเตอร์เพื่อใช้งานและเพิ่มประสิทธิภาพในองค์กร
สายแลน CAT 6
สายแลน CAT 6 เป็นสายสัญญาณมาตรฐาน UTP (Unshielded Twisted Pair) ที่นิยมมากที่สุดในปัจจุบันสำหรับระบบเครือข่ายภายในบ้าน สำนักงาน และองค์กร เนื่องจากให้ความเร็วที่สูง เสถียร และรองรับการใช้งานในอนาคตได้เป็นอย่างดี
นี่คือสรุปข้อมูลสำคัญของสาย LAN CAT 6 เพื่อให้คุณเข้าใจและเลือกใช้งานได้อย่างถูกต้องครับ:
คุณสมบัติทางเทคนิค (Specifications)
- ความเร็วสูงสุด (Speed): รองรับความเร็วสูงสุด 10 Gbps (10,000 Mbps) ที่ความยาวสายไม่เกิน 37–55 เมตร แต่ถ้าเดินสายยาวเต็มมาตรฐานที่ 100 เมตร จะรองรับความเร็วสูงสุดที่ 1 Gbps (1,000 Mbps)
- แบนด์วิดท์ (Bandwidth): ทำงานที่ความถี่สูงถึง 250 MHz (มากกว่า CAT 5e ถึง 2.5 เท่า) ทำให้ส่งข้อมูลได้นิ่งและลดสัญญาณรบกวนได้ดีกว่ามาก
- โครงสร้างภายใน: ภายในสาย CAT 6 ส่วนใหญ่จะมี แกนพลาสติกทรงกากบาท (Spline) อยู่ตรงกลาง เพื่อแยกสายทองแดงตีเกลียวทั้ง 4 คู่ ออกจากกันอย่างเด็ดขาด ช่วยลดสัญญาณรบกวนข้ามสาย (Crosstalk) ได้อย่างมีประสิทธิภาพ

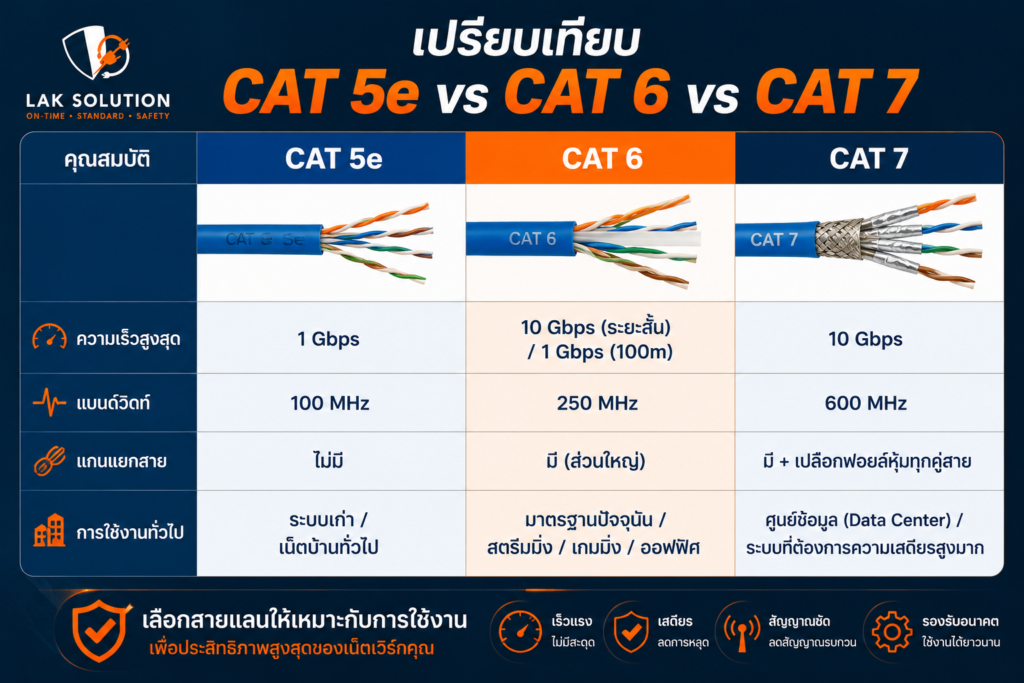

เปรียบเทียบ CAT 5e vs CAT 6 vs CAT 7

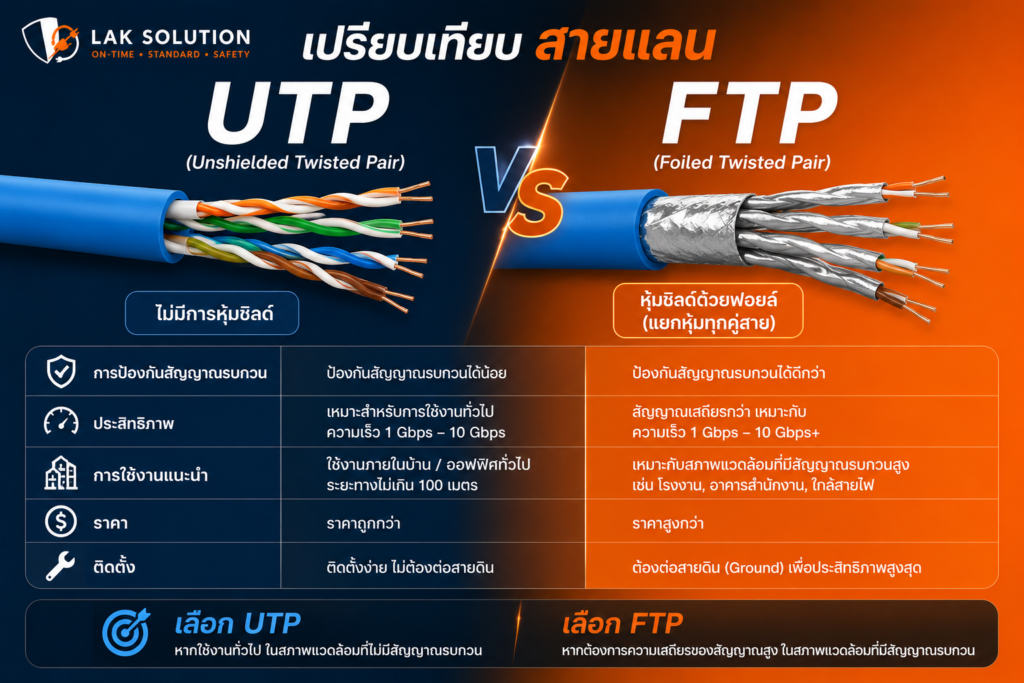

ประเภทของสาย CAT 6
(ตามการป้องกันสัญญาณรบกวน)
- UTP (Unshielded Twisted Pair): สายแบบไม่มีเปลือกฟอยล์หุ้ม เป็นสายที่นิยมใช้ที่สุดสำหรับภายในอาคาร เพราะสายอ่อน ดัดโค้งง่าย และราคาประหยัด
- FTP / STP (Foiled/Shielded Twisted Pair): สายแบบมีฟอยล์หุ้มเพื่อป้องกันสัญญาณรบกวนจากภายนอก เหมาะสำหรับเดินใกล้สายไฟแรงสูง หรือในโรงงานอุตสาหกรรม
ข้อแนะนำในการเลือกใช้งาน

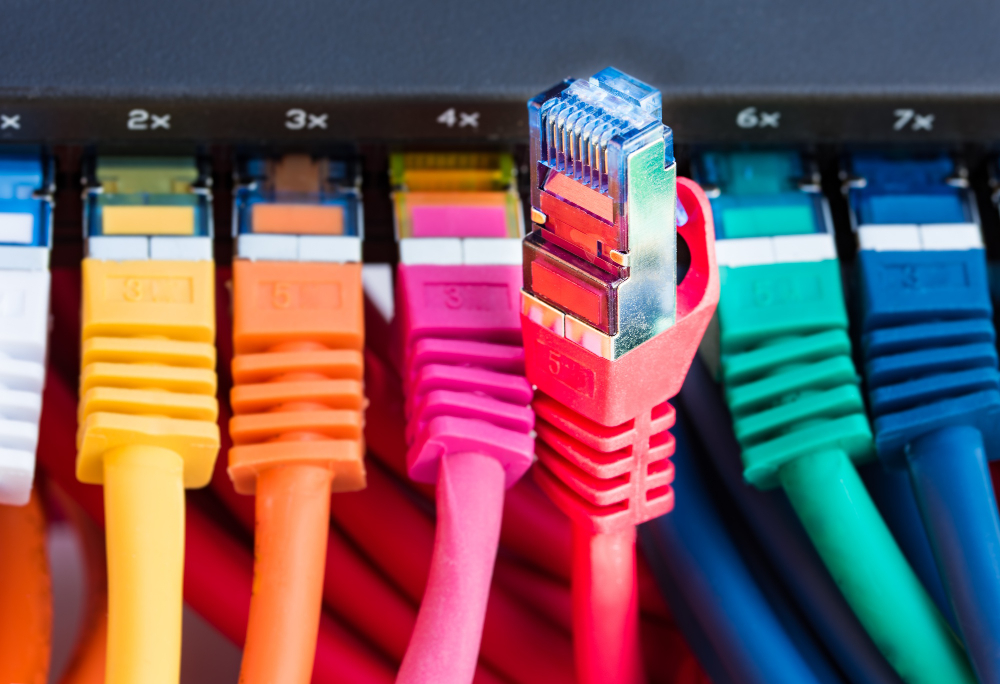

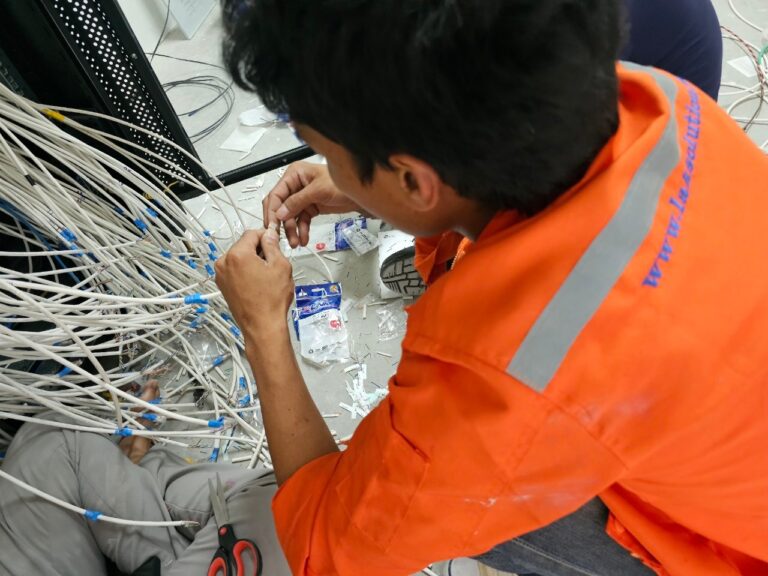

- เลือกหัว LAN (RJ-45) ให้ตรงรุ่น: สาย CAT 6 จะมีความหนาของแกนทองแดงมากกว่า CAT 5e ดังนั้นเวลาเข้าหัว LAN ต้องใช้หัว RJ-45 ที่ระบุว่าสำหรับ CAT 6 โดยเฉพาะ ไม่งั้นจะยัดสายไม่เข้าหรือเข้าหัวไม่แน่น
- สายภายใน vs ภายนอกอาคาร:
- ถ้าเดินในบ้านทั่วไป ให้ใช้สายสีขาวหรือสีเทา (Indoor)
- ถ้าต้องเดินผ่านดาดฟ้า นอกผนังอาคาร หรือฝังดิน ต้องเลือกสายสีดำที่เป็นแบบ Outdoor (มีเปลือกหุ้ม 2 ชั้น ทนแดด ทนฝน)
- ความเร็วอินเทอร์เน็ต: หากเน็ตบ้านของคุณมีความเร็วเกิน 100 Mbps ขึ้นไป (เช่น 300/300, 500/500 หรือ 1000/1000 Mbps) การเลือกใช้สาย CAT 6 ถือเป็นมาตรฐานขั้นต่ำที่แนะนำ เพื่อให้วิ่งได้เต็มสปีด
ด้วยประสบการณ์ตั้งแต่ปี 2558 ทีมงานของเรามุ่งเน้นการติดตั้งระบบที่ “ใช้งานได้จริง” ไม่ใช่แค่ติดตั้งให้ครบ
ทุกโปรเจกต์ถูกออกแบบให้เหมาะกับหน้างาน เพื่อให้ลูกค้าใช้งานได้อย่างมีประสิทธิภาพและปลอดภัยสูงสุด
รูปแบบการเดินของสายแลน LAN
รูปแบบการเดินสายแลน (LAN Topology และ Cabling Management) สามารถมองได้ 2 มิติหลักๆ ครับ คือ รูปแบบการเชื่อมต่อทางสถาปัตยกรรมเครือข่าย (Topology) และ รูปแบบหน้างานกายภาพ (Physical Deployment) เพื่อให้ระบบเสถียร ดูแลง่าย และรองรับการขยายตัวในอนาคต
นี่คือรูปแบบการเดินสายแลนที่นิยมใช้ตั้งแต่อดีตจนถึงปัจจุบันครับ:
รูปแบบตามสถาปัตยกรรมเครือข่าย (Network Topology)
แบบดาว (Star Topology) — มาตรฐานปัจจุบัน
เป็นรูปแบบที่นิยมที่สุดในปัจจุบัน ไม่ว่าจะเป็นในบ้าน ออฟฟิศ หรือองค์กร โดยสายแลนจากอุปกรณ์ทุกตัว (คอมพิวเตอร์, Access Point, Smart TV) จะวิ่งตรงกลับมาเชื่อมต่อที่จุดศูนย์กลางจุดเดียว ซึ่งก็คือ Switch (สวิตช์) หรือ Router (router)
- ข้อดี: หากสายแลนเส้นใดเส้นหนึ่งขาดหรือชำรุด อุปกรณ์ตัวอื่นยังใช้งานได้ตามปกติ ไล่เช็กปัญหา (Troubleshoot) ได้ง่ายมาก
- ข้อเสีย: ใช้ปริมาณสายแลนค่อนข้างมาก และหาก Switch ศูนย์กลางเสีย ระบบทั้งหมดจะล่ม
แบบอนุกรม / แบบพ่วง (Daisy Chain / Bus Topology)
เป็นการเดินสายจากจุดหนึ่งต่อไปยังอีกจุดหนึ่งเป็นทอดๆ (เช่น จาก Router ไป Switch ตัวที่ 1 แล้วลากสายจาก Switch ตัวที่ 1 ไป Switch ตัวที่ 2) มักใช้ในกรณีที่ต้องการประหยัดสาย หรือเชื่อมต่อระหว่างชั้นของอาคาร
- ข้อดี: ประหยัดสายแลน ไม่ต้องลากยาวกลับมาที่ศูนย์กลางทุกเส้น
- ข้อเสีย: หากสายช่วงใดช่วงหนึ่งขาด หรือ Switch ตัวใดตัวหนึ่งดับ อุปกรณ์ที่อยู่ถัดไปทั้งหมดจะใช้งานไม่ได้ทันที และความเร็วอาจลดลง (Bottleneck)
รูปแบบการเดินสายตามโครงสร้างกายภาพ (Physical Deployment)
ในการทำงานจริง (โดยเฉพาะในออฟฟิศหรือองค์กร) จะมีการจัดระเบียบการเดินสายแลนเพื่อความเรียบร้อยและความปลอดภัย ดังนี้ครับ:
การเดินสายจากศูนย์กลางแบบลำดับขั้น (Hierarchical Structured Cabling)
สำหรับอาคารขนาดใหญ่หรือออฟฟิศหลายชั้น จะไม่ลากสายจากคอมพิวเตอร์ทุกเครื่องลงมาที่ห้องเซิร์ฟเวอร์ชั้นล่างสุด แต่จะแบ่งเป็น:
- Main Distribution Frame (MDF): ห้องศูนย์กลางหลัก (ห้อง Server)

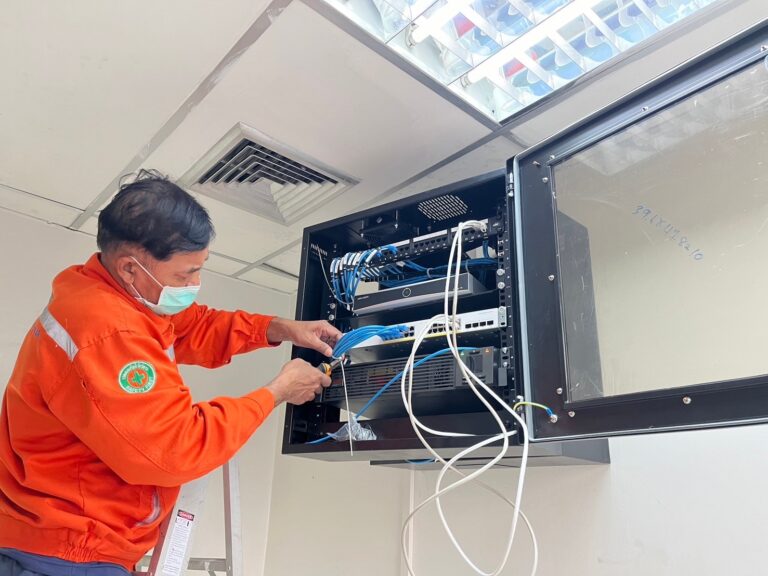

- Intermediate Distribution Frame (IDF): ตู้ชุมสายประจำชั้น หรือประจำโซน
- Horizontal Cabling: สายแลนที่วิ่งแนวนอนจากตู้ IDF บนชั้นนั้นๆ กระจายไปยังโต๊ะทำงานแต่ละตัว
วิธีการจัดเก็บและซ่อนสายแลนในหน้างาน
เมื่อต้องเดินสายแลนภายในอาคาร จะมีรูปแบบการติดตั้งเชิงกายภาพหลักๆ 4 แบบ:
- การเดินลอยใส่รางพลาสติก (Surface Trunking): เดินสายแนบไปกับผนังแล้วครอบด้วยราง PVC (รางวายดักท์/รางโทรศัพท์) เหมาะกับงานต่อเติมที่ไม่ต้องการเจาะผนัง แกะซ่อมแซมง่าย
- การร้อยท่อฝังผนัง (Conduit Embedding): ร้อยสายแลนเข้าไปในท่อร้อยสายไฟ (ท่อสีเหลืองหรือสีขาว) แล้วฝังไว้ในผนังปูนตั้งแต่ขั้นตอนก่อสร้าง เรียบร้อยสวยงาม 100% แต่แก้ไขหน้างานยาก
- การเดินบนฝ้าเพดาน (Ceiling Cabling): ลากสายยาวบนฝ้า โดยมักจะวางอยู่บนรางตะแกรง (Wire Mesh Tray) หรือรางเหล็ก (Cable Tray) เพื่อความเป็นระเบียบ ก่อนจะทิ้งสายลงมาตามเสาหรือผนังไปยังจุดใช้งาน
- การเดินสายใต้พื้น (Underfloor Cabling): นิยมใช้ใน Office ยุคใหม่ที่เป็นพื้นยก (Raised Floor) สายทั้งหมดจะถูกซ่อนอยู่ใต้ท่อนช่องทางเดินสายใต้เท้า ทำให้โต๊ะทำงานดูสะอาดตา ไม่มีสายรก
💡 ข้อแนะนำสำคัญในการเดินสายแลน (Best Practices)
- หลีกเลี่ยงการเดินขนานกับสายไฟ: ไม่ควรเดินสายแลนแนบชิดขนานไปกับสายไฟฟ้าแรงสูงในรางเดียวกัน (ยกเว้นจะมีระยะห่างอย่างน้อย 10-15 ซม. หรือใช้สายแบบมีซีลด์ FTP/STP) เพราะกระแสไฟฟ้าจะสร้างสนามแม่เหล็กรบกวนสัญญาณเน็ต ทำให้เน็ตตกหรือหลุดบ่อย
- อย่าดัดสายหักศอก: สายแลน (โดยเฉพาะ CAT 6 ขึ้นไป) มีรัศมีการโค้งงอที่จำกัด (Bending Radius) การดัดสายหักมุมเกินไปจะทำให้แกนทองแดงภายในเสียหายหรือโครงสร้างบิดเบี้ยว ส่งผลให้ประสิทธิภาพลดลง
- ทำป้ายกำกับ (Labeling): ควรทำรหัสหรือติดป้ายที่ปลายสายทั้งสองฝั่ง (เช่น โต๊ะ A1, กล้อง CCTV 3) เวลาเกิดปัญหาในอนาคตจะช่วยประหยัดเวลาได้มหาศาลครับ
