ระบบไฟฟ้าคือ
เส้นเลือดของบ้าน
สิ่งที่ขาดไม่ได้ในบ้าน นอกจากตัวโครงสร้างแล้วก็คือ "งานระบบ" ต่าง ๆ ไม่ว่าจะเป็นระบบปรับอากาศ ระบบสุขาภิบาล หรือระบบน้ำดี ทั้งหมดล้วนเป็นตัวการสำคัญที่ทำให้บ้านของเราใช้งานได้อย่างเต็มประสิทธิภาพ
แต่ในบทความนี้เราจะมาเจาะลึกกับ "ระบบไฟฟ้า" ระบบที่เปรียบเสมือนเส้นเลือดที่ทำให้บ้านมีชีวิต การเข้าใจระบบไฟฟ้าพื้นฐานจะช่วยให้ดูแลบ้านได้ปลอดภัย สื่อสารกับช่างได้รู้เรื่อง และป้องกันอุบัติเหตุที่อาจเกิดขึ้นได้
4 หัวข้อหลักที่ควรรู้
การเชื่อมต่อระบบไฟฟ้ากับการไฟฟ้า
ขั้นตอนการขอไฟฟ้ากับการไฟฟ้า
อุปกรณ์ในระบบไฟฟ้า ตู้เมน เบรกเกอร์ สายดิน
อันตรายจากระบบไฟฟ้าต่อมนุษย์
การเชื่อมต่อระบบไฟฟ้ากับการไฟฟ้า
สำหรับการนำไฟฟ้าเข้าสู่บ้าน สิ่งที่ขาดไม่ได้คือ "สายไฟ" ซึ่งแบ่งออกเป็น 2 ประเภทหลัก
สายไลน์ (L – Line)
สายที่มีกระแสไฟฟ้าไหลผ่าน หรือเรียกว่าสายเคอร์เรนต์ ปริมาณไฟฟ้าจะเป็นไปตามขนาดที่ขอไว้กับการไฟฟ้า
สายนิวทรัล (N – Neutral)
สายที่ปกติไม่มีแรงดันไฟฟ้า ทำหน้าที่เป็นเส้นทางให้กระแสไฟฟ้าไหลกลับครบวงจร
ระบบไฟฟ้า 1 เฟส vs 3 เฟส
ระบบไฟฟ้า 1 เฟส (Single Phase)
- ระบบไฟฟ้ากระแสสลับ (AC) แบบ 2 สาย
- สาย L 1 เส้น + สาย N 1 เส้น
- เหมาะกับบ้านพักขนาดเล็กถึงกลาง
- เพียงพอสำหรับเครื่องใช้ไฟฟ้าทั่วไปในครัวเรือน
ระบบไฟฟ้า 3 เฟส (Three Phase)
- ระบบไฟฟ้ากระแสสลับแบบ 4 สาย
- สาย L จำนวน 3 เส้น + สาย N 1 เส้น
- เหมาะกับอาคารขนาดใหญ่ โรงงาน
- ถูกแบ่งเป็น 1 เฟส 3 ชุดเพื่อ Load Balancing
สรุปเปรียบเทียบระบบไฟฟ้า
| หัวข้อ | ระบบ 1 เฟส | ระบบ 3 เฟส |
|---|---|---|
| แรงดันไฟฟ้า | 220 โวลต์ | 380 / 220 โวลต์ |
| ความถี่ | 50 เฮิรตซ์ | 50 เฮิรตซ์ |
| จำนวนสาย | 2 สาย (L + N) | 4 สาย (3L + N) |
| เหมาะกับ | บ้าน/อาคารขนาดเล็ก-กลาง | บ้าน/อาคารขนาดใหญ่ โรงงาน |
| ค่าติดตั้งเริ่มต้น | ถูกกว่า | สูงกว่า |
ขั้นตอนการขอไฟฟ้ากับการไฟฟ้า
ในประเทศไทย หน่วยงานที่ดูแลการจ่ายไฟแบ่งตามพื้นที่ออกเป็น 2 หน่วยงาน
กฟน. (MEA) — การไฟฟ้านครหลวง
ดูแลพื้นที่กรุงเทพมหานคร นนทบุรี และสมุทรปราการ
กฟภ. (PEA) — การไฟฟ้าส่วนภูมิภาค
ดูแลพื้นที่จังหวัดอื่น ๆ ทั่วประเทศ
เอกสารที่ต้องเตรียม
ขนาดมิเตอร์ที่นิยมใช้
บ้านขนาดเล็ก ใช้ไฟไม่มาก
บ้านขนาดกลาง เครื่องใช้ไฟฟ้าหลายชนิด
บ้านขนาดใหญ่ ใช้ไฟมาก
ขั้นตอนการขอใช้ไฟ
เตรียมระบบไฟภายในให้พร้อม
เดินสายไฟ ติดตั้งตู้เมน และระบบสายดินภายในบ้านให้เรียบร้อยได้มาตรฐาน
ยื่นคำร้องขอใช้ไฟ
ผ่านสำนักงานการไฟฟ้าในพื้นที่ หรือช่องทางออนไลน์ MEA/PEA พร้อมเอกสาร
ชำระค่าธรรมเนียม
ค่าตรวจสอบ ค่าธรรมเนียมติดตั้ง และเงินประกันการใช้ไฟ
เจ้าหน้าที่เข้าตรวจสอบ
ตรวจสอบระบบไฟฟ้าภายในว่าปลอดภัยและได้มาตรฐาน
ติดตั้งมิเตอร์และจ่ายไฟ
เมื่อผ่านการตรวจสอบ การไฟฟ้าจะติดตั้งมิเตอร์และเชื่อมต่อไฟเข้าบ้าน

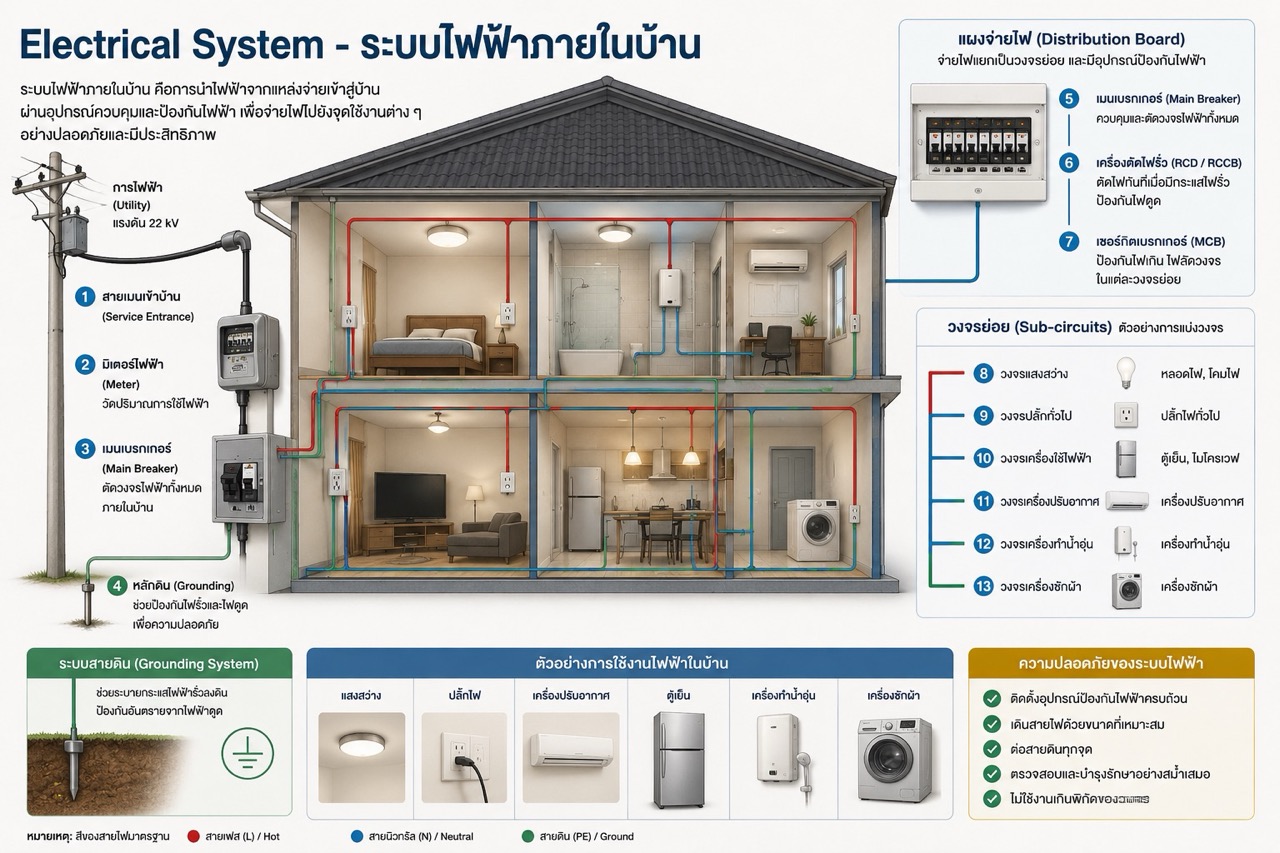

อุปกรณ์เกี่ยวกับระบบไฟฟ้า
หลังจากไฟฟ้าผ่านมิเตอร์เข้าสู่บ้านแล้ว จะมีอุปกรณ์สำคัญหลายชิ้นที่ทำหน้าที่ควบคุม จ่าย และป้องกันระบบไฟฟ้า
มิเตอร์ไฟฟ้า (Energy Meter)
วัดปริมาณการใช้ไฟฟ้า (kWh) เพื่อคำนวณค่าไฟ ปัจจุบันหลายพื้นที่เปลี่ยนเป็นสมาร์ตมิเตอร์ที่อ่านค่าได้แม่นยำขึ้น
ตู้เมนไฟฟ้า / Consumer Unit
ศูนย์รวมการควบคุมและจ่ายไฟทั้งบ้าน ภายในประกอบด้วย:
- เมนเซอร์กิตเบรกเกอร์ (Main Breaker) — ตัด-ต่อไฟทั้งบ้าน
- เซอร์กิตเบรกเกอร์ย่อย (Branch Breaker) — แยกควบคุมแต่ละวงจร
- บัสบาร์ (Busbar) — กระจายไฟไปยังเบรกเกอร์ย่อย
เซอร์กิตเบรกเกอร์ (Circuit Breaker)
ตัดวงจรอัตโนมัติเมื่อเกิดความผิดปกติ ได้แก่:
- กระแสเกิน (Overload) — ใช้ไฟเกินกว่าวงจรรับได้
- ลัดวงจร (Short Circuit) — สาย L และ N สัมผัสกัน
- MCB สำหรับวงจรย่อย / MCCB สำหรับเมนและโหลดใหญ่
เครื่องตัดไฟรั่ว / กันดูด (RCD, RCCB, RCBO)
ตรวจจับความแตกต่างของกระแสเข้า-ออก หากมีไฟรั่วเกิน 30 mA จะตัดไฟทันที จำเป็นมากสำหรับห้องน้ำ เครื่องทำน้ำอุ่น
- RCCB / RCD — ตัดเมื่อมีไฟรั่ว
- RCBO — รวมกันไฟรั่วและกันกระแสเกินไว้ในตัวเดียว
สายดิน (Ground / Earth) และหลักดิน
ต่อกับตัวถังโลหะของเครื่องใช้ไฟฟ้า เพื่อนำกระแสที่รั่วลงสู่พื้นดินแทนที่จะไหลผ่านร่างกายคน ต่อลงกับหลักดิน (Ground Rod) ที่ปักลงดิน
สายไฟและขนาดสาย
ต้องเลือกขนาดสายให้เหมาะกับกระแสที่ต้องรองรับ:
- วงจรไฟแสงสว่าง — 1.5 ตร.มม.
- วงจรปลั๊กทั่วไป — 2.5 ตร.มม.
- แอร์ / เครื่องทำน้ำอุ่น — ใหญ่ขึ้นตามกำลังไฟ
อันตรายจากระบบไฟฟ้าต่อมนุษย์
ระดับอันตรายจากกระแสไฟฟ้า
เริ่มรู้สึกเสียวซ่า
กล้ามเนื้อเกร็ง สะบัดมือออกไม่ได้
เริ่มเป็นอันตรายต่อชีวิต
หัวใจเต้นผิดจังหวะ เสี่ยงเสียชีวิต
แนวทางป้องกัน
การปฐมพยาบาลเมื่อถูกไฟดูด
ตัดไฟทันที
ปิดเบรกเกอร์หรือถอดปลั๊กก่อนเป็นอันดับแรก
อย่าใช้มือเปล่าสัมผัสผู้ประสบเหตุ
ใช้วัสดุที่ไม่นำไฟฟ้า เช่น ไม้แห้ง เขี่ยสายออก
ตรวจการหายใจและชีพจร
หากไม่หายใจ ให้ทำ CPR หากทำเป็น
โทรเรียกหน่วยฉุกเฉิน 1669
โดยเร็วที่สุด
สรุป — หัวใจสำคัญของระบบไฟฟ้าที่ดีคือ "ความปลอดภัย"
เมื่อเข้าใจโครงสร้างพื้นฐาน ตั้งแต่การเลือกระบบ 1 เฟสหรือ 3 เฟส ขั้นตอนการขอใช้ไฟ ไปจนถึงหน้าที่ของอุปกรณ์อย่างตู้เมน เบรกเกอร์ เครื่องตัดไฟรั่ว และสายดิน — เราก็จะดูแลบ้านได้อย่างปลอดภัยและมั่นใจมากขึ้น
การลงทุนกับระบบสายดิน เครื่องกันไฟดูด และการให้ช่างผู้ชำนาญติดตั้ง คือการลงทุนที่คุ้มค่าที่สุดเพื่อปกป้องบ้านและชีวิตของทุกคนในครอบครัว
